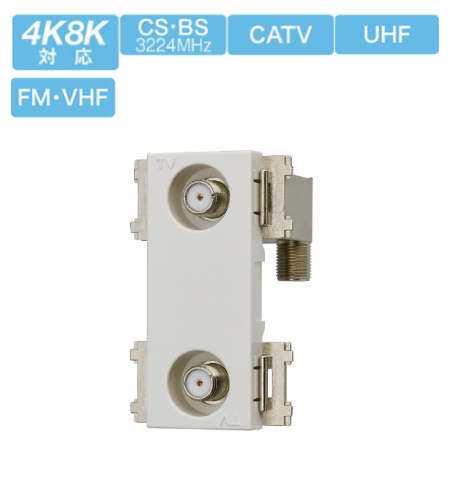

サン電子 CSF-K77WPA 新4K8K衛星放送対応 テレビ端子 2端子型 10~3224Mhz
販売価格 (税込)
4,026
円
商品説明
・新4K8K衛星放送受信に対応した10~3224MHzまでの超広帯域設計です。
・入力端子が左右30度の範囲で可動しますので、最適な角度でご使用頂けます。
・衛星アンテナやブースタ用の電源が通過する電源挿入型です。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
※パナソニック(株)製ワイド21用:ホワイト相当色
※ミルキーホワイト相当色をご希望の場合は、別売の交換用端子プレートを併せてご利用ください。
注:「ワイド21」はパナソニック(株)製品の名称、商標です。
◆仕様
型名:CSF-K77W-7
プレート色:ホワイト
テレビ出力端子数:2
挿入損失 (dB以下):
10MHz~55MHz 1.8
70MHz~90MHz 1.5
90MHz~770MHz 2.0
770MHz~1489MHz 2.5
1489MHz~2150MHz 3.0
2150MHz~2681MHz 3.5
2681MHz~3224MHz 4.0
結合損失 (dB以下):
10MHz~55MHz 14.0
70MHz~90MHz 14.5
90MHz~770MHz 15.0
770MHz~1489MHz 16.0
1489MHz~2150MHz 17.0
2150MHz~2681MHz 19.0
2681MHz~3224MHz 20.0
逆結合損失 (dB以下):
10MHz~55MHz 15.0
70MHz~90MHz 25.0
90MHz~770MHz 20.0
770MHz~1489MHz 18.0
1489MHz~2150MHz 18.0
2150MHz~2681MHz 16.0
2681MHz~3224MHz 16.0
端子間結合損失 (dB以下):
10MHz~55MHz 13.0
70MHz~90MHz 20.0
90MHz~770MHz 18.0
770MHz~1489MHz 15.0
1489MHz~2150MHz 15.0
2150MHz~2681MHz 15.0
2681MHz~3224MHz 15.0
インピーダンス(Ω):75(F形)
VSWR(以下):
10MHz~76MHz 2.5
76MHz~300MHz 1.6
300MHz~770MHz 1.8
770MHz~1489MHz 2.0
1489MHz~2150MHz 2.0
2150MHz~2681MHz 2.5
2681MHz~3224MHz 2.5
寸法(mm)H×W×D:69×44×36
本体質量(g):90
4営業日以内発送/欠品時別途納期回答します。
