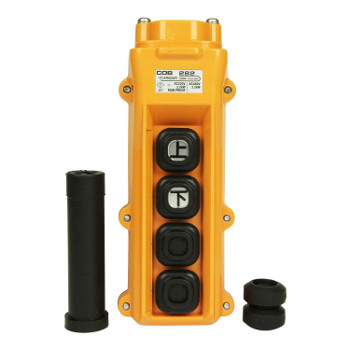

パトライト COB282 ホイスト用押ボタン開閉器 電動機直接操作用 ボタン数4 接点2a-2a-2a-2a
販売価格 (税込)
11,541
円
商品説明
ホイスト用押ボタン開閉器（電動機直接操作用）COB280
【特長】
・ボタンパッキンがケース外に装着されたボタンパッキン内蔵／露出構造のホイスト、クレーン操作用押ボタン開閉器です。
・ケーブル保護部（ケーブルブッシング）と防水部（ケーブルパッキン）が分割されていますので、ケーブル挿入が容易で、耐水性能がより発揮できます。
・ケースは高衝撃性ABSですので、軽く、感電の危険がなく、安全にご使用いただけます。
・機械的インターロック付きです。上／下、東／西など同時投入ができませんので、安全にご使用いただけます。
・クレーンの小刻みな巻上げ、巻き下げに対応したインチング用のタイプを用意しています。
【用途】
・三相電動機の直接操作に最適。
| 共 通 仕 様 | ||
| 項 目 | 定 格 | |
| 保護構造 | IP65（JIS C 0920） NEMA：4X 準拠 電気用品安全法 ：防雨形 |
|
| 材質／色 | ケース：高衝撃性ABS樹脂/橙色(マンセル7.5YR7/13相当) ケース締め付けねじ：ステンレス（±ねじ） ケーブルブッシング：合成ゴム／黒色 |
|
| 絶縁抵抗 | 100MΩ以上（DC500Vメガー） | |
| 耐電圧 | AC2500V 1分間 | |
| 耐振動 | 誤動作 | 10?55Hz 複振幅1.5mm |
| 耐衝撃 | 耐久 | 500m/s2 |
| 誤動作 | 100m/s2 | |
| 周囲温度 | −15度〜＋40度(ただし、氷結または結露しないこと) | |
| 相対湿度 | 45〜85% | |
| 接続端子 | M4ねじ（圧着端子式） | |
| 取付姿勢 | 適正なキャブタイヤケーブルで配線されたものをケー ブル挿入口が上になるように取り付けること | |
| 定 格 | ||
| 項 目 | 定 格 | |
| 使用電圧 | 3φ200/220V 3φ400/440V | |
| 定格絶縁電圧 | AC 500V | |
| 定格通電電流 | 15A | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガー） | |
| 耐電圧 | AC2500V 1分間 | |
