Name: パナソニック BT3720MB1 多回路エネルギーモニタ 本体ユニット
SKU: 10011001
Price: 55880 JPY
Availability: InStock

多回路エネルギーモニタ

パナソニック BT3720MB1 多回路エネルギーモニタ本体ユニット

送料無料

販売価格 (税込)

55,880

円

発送日目安

メーカー取寄品/別途納期回答します。

数量

商品説明

多回路エネルギーモニタ本体ユニット
１台で４回路までの電圧、電流、電力、力率、積算電力量、パルス積算量を計測。
汎用プロトコルModbusRTU搭載モデルも新たにラインナップ。
通信可能機器が広がります

□ 特長
・通信プロトコルにModbusRTU搭載機種が登場。オープンプロトコルで接続可能な制御機器が増えました。
・RS-485通信に接続可能。最大配線長は1200mに対応しています。
・トータル積算電力量が表示設定ユニットで確認可能。
・複数回路対応で細かく計測、負荷機器の低電流化にも対応しています。
・グループ・演算（加・減算）機能を搭載しています。
・計測・演算した積算電力量を「パルス出力ユニット」よりパルス出力できます。
・1分ごとのトレンドデータ（詳細ロギング）、１時間ごと、１日ごとのデータがメモリーできます。
・停電補償の200時間バックアップ電池内蔵により、万一の停電時にもデータ保持が可能です。
・50A?600Aまで高容量に対応できます。また/5ACTもラインナップ。
・ロギングデータを取り込めば、お手持ちのパソコンでデータ解析が可能です。
※本商品はエネルギー管理を目的とした自主管理用です。課金目的ではご利用できません。
※最大配線長1200mの対応可能機種はBT3720MB1、BT37202MB1です。
この２機種以外の計測器端末と接続する（混合含む）場合は800mに制限されます。

□ 仕様定格
・品名：本体ユニット
・品番：BT3720MB1
・相線式：単相2線/単相3線/三相3線
使用時は本体ユニット単体または本体ユニットに増設
または異種系統ユニットを組み合わせます。
異種系統ユニットを使用すれば電源系統を増やせます。
・本体精度※1※2 50?600ACT：
瞬時電力(kW);精度±1.0％(定格入力に対して)
積算電力量(kWh);精度±1.0％(定格電流の3.3～100％範囲、力率1)
電圧(V);精度±1.0％(定格入力に対して)
電流(A);精度±1.0％(定格入力に対して)
力率(%);精度±3.0％(定格入力に対して)※3
・本体精度※1※2 /5ACT、5ACT、カンタッチブレーカCT内蔵、カンタッチバー専用CT使用時：
瞬時電力(kW);精度±2.0％(定格入力に対して)
積算電力量(kWh);精度±2.0％(定格電流の3.3～100％範囲、力率1)
電圧(V);精度±1.0％(定格入力に対して)
電流(A);精度±1.0％(定格入力に対して)
力率(%);精度±3.0％(定格入力に対して)※3
・計測回路数：
本体ユニット増設または異種系統・組み合わせで最大16回路。
全回路ともパルス計測に置換えができます。
本体ユニット単体で4回路、増設または異種系統ユニット追加ごと4回路追加。
単相2線の場合は回路数は各2倍。パルスでは2倍にできません。
・自動ロギング計測項目：
「時間別」1時間ごとの積算電力量、パルス積算量
「日別」1日ごとの積算電力量、パルス積算量
「月別」1月ごとの積算電力量、パルス積算量
・自動ロギング収集：
内部メモリーに、「時間別」最新65日分、「日別」最新1年分、「月別」最新3年分を保存します。
SDHC/SDメモリーカード(差入時)で内部メモリーに保存されたデータのうち、今月、先月のデータを取り出し可能です。※5
・詳細ロギング計測項目：
1分ごとの瞬時電力・積算電力量・電圧・電流・パルス積算量
詳細ロギング収集：
本体ユニット内部メモリーに、最新1日分(24時間分)保存します。
SDHC/SDメモリーカードで取り出し可能です。
・定格入力電流：
/5A、5A、50A、100A、250A、400A、600A、カンタッチブレーカCT内蔵(30A)
カンタッチバー100A/225A専用CT※6
(/5ACTはお客様にて準備いただく2次側5A定格の汎用CTと組み合わせて使用)。
・パルス入力：
入力方式;無電圧a接点またはオープンコレクタ(NPN)
接点条件;DC10V、10mA以上
オープンコレクタ条件;リーク電流1mA以下
パルス条件;パルスON、OFF時間30ms以上
許容チャタリング3ms以下
毎時32,000パルス以下
パルス入力ケーブル長さ延長;100m以下(電線径0.9mm2以上)
「重み」は、0.1～6553.5(0.1単位)の範囲で設定可能。
・定格消費電力：
10W(20VA)(組み合わせ仕様により消費VAは変わります。
(本体1＋増設3＋表示ユニットの例）
・使用条件：
温度 ?10℃～＋50℃
相対湿度 30～80%Rh以内(結露なきこと)
・停電補償※4：200時間
・通信方式：RS-485 2線式
・通信プロトコル：
MEWTOCOL、EMIT、ModbusRTU

※1）CT誤差含まず（比誤差±1％、位相差±1度）。ただし、カンタッチバー専用CTは比誤差±2％、位相±2度。
※2）以下の箇所を計測する場合、許容精度範囲を超えることがあります。
・電流値が極端に小さい箇所
・電流が歪んでいる箇所
・力率が低い箇所
・強磁界のある箇所
※3）本器の三相での力率演算は平衡負荷を前提とした方式です。
不平衡負荷では力率の誤差が大きくな場合があります。
※4）バックアップ用2次電池満充電で周囲温度25℃時(満充電まで約24時間の充電が必要)。
※5）65日分のデータではありません。
※6）カンタッチバー専用CT225A用の定格電流は250Aです。

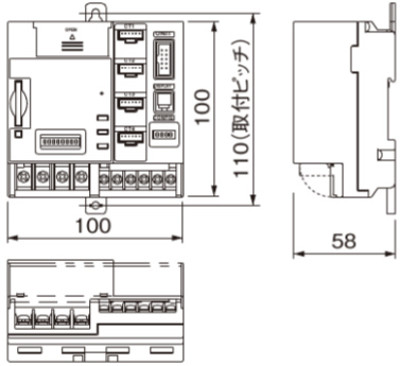

□ 各部の名称
