多回路エネルギーモニタ

パナソニック BT37202MB1 多回路エネルギーモニタ三相4線ユニット

送料無料

販売価格 (税込)

107,470

円

発送日目安

メーカー取寄品/別途納期回答します。

数量

商品説明

三相4線ユニット
三相4線配電の回路の計測に使用します。
1系統4回路まで計測することができます。

□ 特長
・定格入力電圧240／415Vまで対応できます。
・三相4線ユニット※2を使用すると、1系統4回路まで計測できます。
※増設ユニット、異種系統ユニット、パルス出力ユニットは接続できません。
※三相4線ユニットでパルス信号の計測はできません。
※グループ・演算機能はありません。

□ 仕様定格
・品名：三相4線ユニット
・品番：BT37202MB1
・相線式：三相4線専用
・本体精度※3※4 50?600ACT：
瞬時電力(kW);精度±1.0％(定格入力に対して)
積算電力量(kWh);精度±1.0％(定格電流の3.3～100％範囲、力率1)
電圧(V);精度±1.0％(定格入力に対して)
電流(A);精度±1.0％(定格入力に対して)
力率(%);精度±3.0％(定格入力に対して)※3
・本体精度※3※4 /5A、CT、5A CT使用時：
瞬時電力(kW);精度±2.0％(定格入力に対して)
積算電力量(kWh);精度±2.0％(定格電流の5.0～100％範囲、力率1)
電圧(V);精度±1.0％(定格入力に対して)
電流(A);精度±1.0％(定格入力に対して)
力率(%);精度±3.0％(定格入力に対して)
・計測回路数：1系統4回路
・自動ロギング計測項目：
「時間別」1時間ごとの積算電力量
「日別」1日ごとの積算電力量
「月別」1月ごとの積算電力量
・自動ロギング収集：
内部メモリーに、「時間別」最新65日分、「日別」最新1年分、「月別」最新3年分を保存します。
これらは表示ユニットに表示可能です。
SDHC/SDメモリーカードで内部メモリーに保存されたデータのうち、今月、先月のデータを取り出し可能です。※5
・詳細ロギング計測項目：
1分ごとの瞬時電力・積算電力量・電圧・電流
・詳細ロギング収集：
本体ユニット内部メモリーに、最新1日分(24時間分)保存します。
SDHC/SDメモリーカードで取り出し可能です。

・定格入力電圧：110/190V､120/208V、220/380V､240/415V
・許容電圧範囲：100V-240Ｖ(?15%、＋10%)(電源と共用です)
・定格入力電流：
/5A、5A、50A、100A、250A、400A、600A、カンタッチブレーカCT内蔵(30A)
カンタッチバー100A/225A専用CT※7
(/5ACTはお客様にて準備いただく2次側5A定格の汎用CTと組み合わせて使用)。
定格消費電力：10W(20VA)
・使用条件温度：?10℃～＋50℃
・使用条件相対湿度：30～80%(結露なきこと)
・停電補償※6：200時間
・通信方式：RS-485 2線式
・通信プロトコル：
MEWTOCOL、EMIT、ModbusRTU

※3）CT誤差含まず(比誤差±1％、位相差±1度)。
※4）以下の箇所を計測する場合、許容精度範囲を超えることがあります。
・電流値が極端に小さい箇所
・電流が歪んでいる箇所
・力率が低い箇所
・強磁界のある箇所
※5）65日分のデータではありません。
※6）バックアップ用2次電池満充電で周囲温度25℃時(満充電まで約24時間の充電が必要)。
※7）カンタッチバー専用CT225A用の定格電流は250Aです。

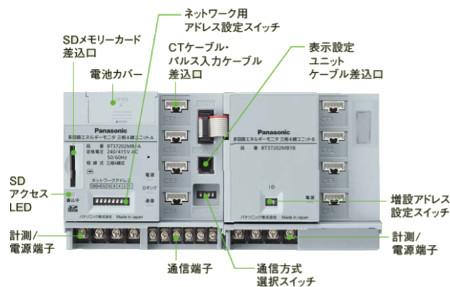

□ 各部の名称
