Name: 音羽電機工業 LD-42EFS 直撃雷用SPD 最大連続使用電圧510VAC インパルス電流25kA
SKU: 26000003
Price: 51049 JPY
Availability: InStock

直撃雷用SPD

音羽電機工業 LD-42EFS 直撃雷用SPD 最大連続使用電圧510VAC インパルス電流25kA

送料無料

販売価格 (税込)

51,049

円

発送日目安

3～5営業日以内発送（欠品時別途連絡）

数量

商品説明

◇ 直撃雷用SPD LD-42EFS
直撃雷による被害から施設、設備を保護します。
国土交通省公共建築工事標準仕様書適合品
国土交通省建築設備設計基準適合品
クラスI・II(JISC5381-11)対応

□ 特長
1.大きな保護能力
インパルス電流Iimp25kA、50kA、直撃雷によ
る被害から施設、設備を保護します。
2.電圧防護レベルは1300V以下(LD-C22EFS)
3.接地電極間の連接に使用可能
4.プラグインタイプ
SPD本体のみ交換可能

5.応答性に優れ、無続流
応答速度:3nsec以下

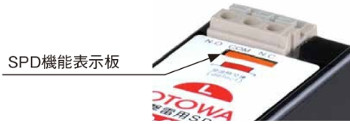

6.SPD機能表示付き
劣化時機能表示突出

7.取り付けは2パターン
・DINレール
・M5ネジによる取り付け
(締付トルク:2.0?2.5N・m)
8.RoHS規制物質対応

□ 特性
最大連続使用電圧(50/60Hz) Uc：510V AC
公称放電電流(8/20μs) In 対地間：25kA
インパルス電流(10/350μs) limp 対地間：25kA
電圧防護レベル(注1) Up 対地間：2500V以下
使用温度範囲T：－40℃～＋60℃
外郭保護等級(注2)：IP20
使用電線範囲(注3)： 8mm2～22mm2

注1)公称放電電流Inを印加時の値。
注2)感電防止端子カバー取付状態による。
注3)推奨電線は14mm2

□ 劣化接点出力端子
最大使用電圧/電流：AC250V/0.5A DC125V/0.2A
接点動作(c接点)
　a接点(N.O－COM)…正常時:OFF/劣化時:ON
　b接点(N.C－COM)…正常時:ON/ 劣化時:OFF
使用可能電線
　より線:0.75mm2 ～1.25mm(AWG19～AWG16)
　単線:φ0.4mm～φ1.2mm

劣化接点出力端子に信号線を配線して遠隔監視を行う場合、信号線から侵入する雷サージから御社の監視装置(劣化検出装置)を保護するために、信号線の監視装置直近に信号回線用SPDを設置してください。
